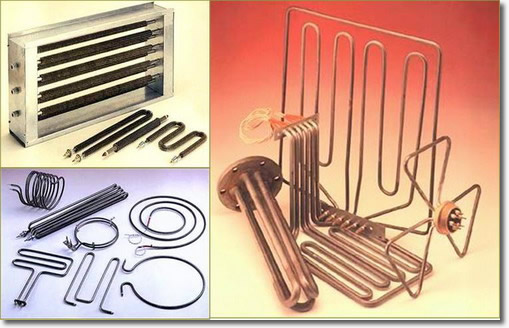

RESISTENCIAS TUBULARES |
|
|
Estos calefactores son los más populares en su uso, dado que sirven para una diversidad de aplicaciones de calentamiento tanto para sólidos, líquidos o gases. Son utilizados en aparatos y equipos comerciales, industriales y de laboratorio. Pueden conformarse a diversos modelos y figuras. Su forma de transferencia de calor es por conducción y/o radiación para las de superficies, conducción para los líquidos y convección y radiación para los gases, según cada caso.
Temperatura de uso:
Van desde 50º a 600ºC (según la funda con que se fabrique). |
|

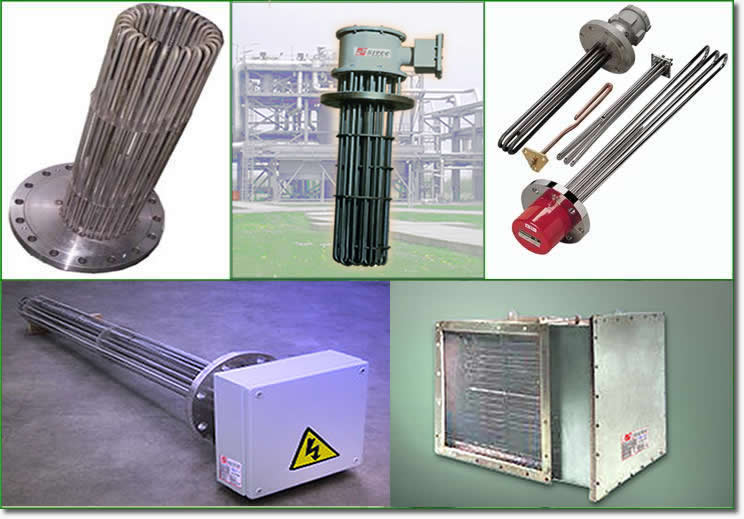

RESISTENCIAS TUBULARES PARA PROCESOS |
Son resistencias calefactoras tubulares de múltiples elementos (Packet), para calentamiento de líquidos o soluciones químicas, aire ó gases. Poseen brida o borde (Flange) ó cualquier otra adecuación. Los de calentamiento de aire son Bancos de resistencias tubulares libres o tubulares aletadas. Estas resistencias son de alta calidad y desarrollo de fabricación y de larga operación de trabajo.
Pueden constituir equipos compactos con tablero de control incluido, para realizar un proceso industrial completo.
Cumplen con las normas internacionales: NEMA, NFA, ASME, IEC (según consideraciones personalizadas de fabricación).
Temperatura de uso:
Van desde 60º a 600ºC
|
|
- APLICACIÓN
- CARACTERÍSTICAS
- CAPACIDAD Y POTENCIA
- TERMINACIONES
- MODELOS
Calentamiento: permiten calentamiento por conducción, radiación ó convección forzada según el diseño y aplicación que se quiera dar.
Usos:
Sólidos y superficies: calentamiento de moldes, planchas, tostadoras, hornos y estufas. Para Hornos hasta 600ºC max con elementos especiales en su fabricación.
Aire: Para ductos y gabinetes, secadores con aire forzado, termo-formado, poseen aletas disipadoras de calor.
Líquidos: Para inmersión en agua, soluciones químicas o lechadas, aceites, petróleo y combustibles a baja temperatura. Aplicación en todo tipo de aparatos que requieren calentamiento dentro de un tanque.
Para las Tubulares de Proceso
Las aplicaciones van por ejemplo: En Pre-calentadores de combustibles, Grandes tanques de Lavado industrial, Calentadores de destiladoras, Intercambiadores de calor eléctrico, Calentadores de Circulación etc. En general muy usado en la Industria química, petrolera, minera y farmacéutica. Donde grandes potencias de varios Kw se requieren para los procesos industriales.
|
Tubulares en General

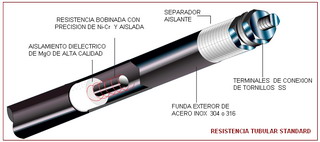

- Funda exterior de Acero Inoxidable, 304, 310, 316L y para agua limpia en Cobre tipo K o M. Pueden usarse otros materiales especiales contra corrosión.
- Elemento bobinado de resistencia de Ni-Cr de alta calidad para temperatura hasta 1100ºC.aislada y compactada con refractario y aislante MgO, permitiendo rápida transferencia del calor y dando excelente aislamiento eléctrico.
- Pueden conformarse a diversos modelos y figuras.
- Pueden usarse para diversas potencias y voltajes: 115 /220 /380 / 440 V
- Las tubulares de Inmersión poseen tapón roscado con o sin caja protectora (Box) y hasta termostato .Los de varias unidades pero de poca potencia llevan Brida incluyen un tubo para sonda exterior de temperatura.
- Poseen una variedad de acabados y conexionados para cada aplicación en particular.
- Diámetro del tubo o funda exterior de: Ø 8.2 mm y 11.2 mm (± 0,2mm).
- Para el Control, disponemos de una serie de Tableros o controles simples para automatizar y controlar el proceso de calentamiento.
Tubulares para Procesos
- Son fabricados con tubo de Acero Inoxidable, 304, 316L o Incoloy. Pueden usarse otros materiales como sobre-fundas especiales contra corrosión.
- Normalmente forman un conjunto de elementos en forma de “U” desde 3 hasta 48. Para los de Calentamiento de Aire o gases Pueden ser “U” o “M”.
- Medidas: El Ø del tubo es de 11.5mm / 12mm y máximo Ø1/2” si son rectos para aire forzado o aletadas.
- Pueden conformarse a otros modelos según necesidad, pudiendo también ser rectos.
- Pueden usarse para diversas potencias: desde 6 Kw a 120 Kw (en múltiples conjuntos) y voltajes: 220 / 220 y 380 / 220 y 440 V trifásicos.
- Las tubulares de Inmersión pueden conformar un sistema completo de calentamiento, formando generadores ó turbinas de calor.
- Los de Inmersión Poseen Flange normado SAE o ASME. Caja de Conexiones Cuadradas o Redondas y Conectores de Cerámica interna de alta calidad.
- Los de Calentamiento de Aire Poseen Caja de conexiones Normalizada en Acero Pintado horneado. Caja superior o Lateral según necesidad, Control incluido de seguridad para Temperatura (Por Termostato límite o Sonda para Termopar ANSI”J”.) Y sensor de flujo de aire si se desea.
- Todos estos calefactores poseen conectores protegidos en caja, inclusive con tablero de control.
- Fabricados especialmente ha pedido.
- Se aplican las normativas que el Cliente especifique: NTP (Peruana), NFPA. ASME, API, IEC.
|
Potencias: Podemos fabricar desde 0.5 Kw a 100 Kw, en voltajes de 220/240/380/440V.
Conexión Monofásica o Trifásica según Potencia y Voltaje.
OBSERVACION -Para las aplicaciones en Hornos Eléctricos Industriales:
Recomendamos Hacer las Consultas respectivas antes de su pedido. Nosotros podemos ayudarle con la solución para mejorar su proceso o en el diseño de uno Nuevo.
Las resistencias tubulares usados en horno industrial hasta 350 º C, deben tener como diámetro Ø11.2mm para trabajo continuo y larga duración. La potencia no debe ser alta por unidad, más bien usar varios elementos con un total múltiplo de 3.
Para Realizar su Pedido o Cotizarle debe indicar lo siguiente:
Modelo a elegir (Fíjese cuál es el adecuado a su proceso)
- Indicar las medidas: Ø funda tubo y Longitud de la resistencia en metros.
- Voltaje máximo de Uso.
- Potencia total (Al Voltaje máximo), Indicando si es Monofásica ó Trifásica. (Trifásico si los elementos son >= 3 en los de Inmersión).
- El tipo de Conexión será el elegido por nosotros. Indicar si desea algo particular .Además de aditamento especiales o adecuación.
- Número de Piezas a Fabricar
- Para los modelos para superficie (solidos), acompañar muestra o Plano (Sketch) de la pieza a fabricar.
- Nosotros podemos Ayudarle con la elección o diseño más adecuado.
|
Normalmente, nosotros elegimos la forma más conveniente de terminaciones para las conexiones según sea el caso.
Podemos darles las terminaciones más adecuadas a cada necesidad.
|
TT1- Terminal Standard
Tornillos |
|
TT2 – Terminal Tornillos
Plano 90º |
|
TT4 – Cable Soldados
Con forro y espagueti |
|
TT6 – Cable sellado y vulcanizado |
|
TT8- Terminal Standard y Topes roscado exterior |
|

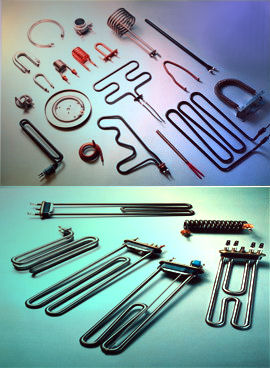

Les presentamos algunos Modelos comúnmente fabricados y su Aplicación con los que Ud pueden solicitar .Si tiene Dudas no dude en consultarnos. |
TUBULARES EN GENERAL
- TSS-Tubular para Superficie o Sólidos
- AHT-Tubular para Aire ó Aletadas
- TLB-Tubular para Inmersión con Tapón roscado
- TLF-Tubular para Inmersión con Flange o Brida
- TLTH-Tubular para Inmersión con Termostat
|
|
|
TUBULARES PARA PROCESO
- PKTS- Tubular Packet embridado para Inmersión
- PKTG-Tubular Packet embridado para Calentamiento de Gases
- TPCH-Calentadores de Circulación

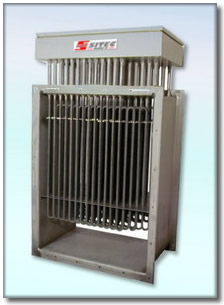

- BAHT-Banco Tubular de Proceso para Aire Vertical / Horizontal
- EEH50-Intercambiador Eléctrico
|
|
|
|
