Calentamiento: permiten calentamiento por conducción, radiación ó convección forzada según el diseño y aplicación que se quiera dar. Para usos en calentamiento de conductos de aire forzado, hornos, termas, calentadores de soluciones químicas.
Pueden estar enfundadas en Bronce, Acero Inoxidable para calentar: freidoras de aceite, silos, tanques de líquidos, u otra aplicación industrial

Industrias que los Requieren:
Fábricas de productos químicos, Petroquímicas, Mineras. Fabricas de productos alimenticios. También Laboratorios farmacéuticos u otras empresas que los requieran.

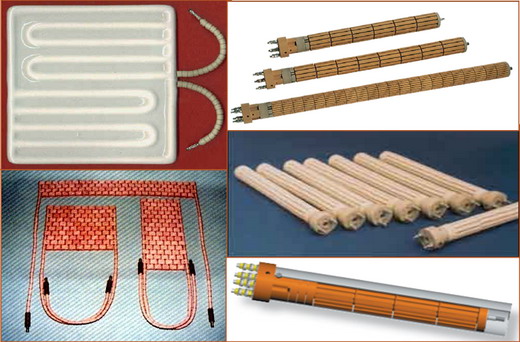

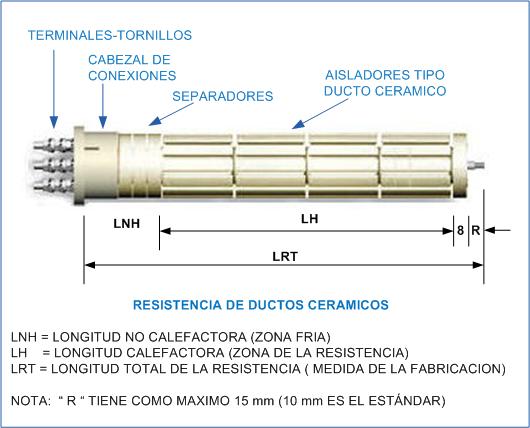

DUCTOS CERÁMICOS Fabricados en aisladores cerámicos, en forma de ductos con canal abierto, de 4, 6, 8, 10,y 12 canales por donde pasa el alambre de calentamiento ( Nicrome ).
Pueden poseer reflectores para concentrar el calor. Los modelos más usados llevan funda de tubo de Bronce o Acero Inoxidable C304 y especiales en C316. Estos a su vez se pueden proteger con otros recubrimientos como Plomo o Teflón, para algunos productos muy corrosivos pero a temperaturas que no excedan los 200ºC
Formas y Medidas Solas sin funda: para calentar por radiación o convección, Ejm : Aire en ductos especialmente acondicionados, procesos térmicos en que se pueda aplicar esta resistencia. Con Funda: Calentamiento de sólidos por ejemplo para Estufas. Calentamiento también de Líquidos o sustancias viscosas, como agua, aceite, sustancias químicas no corrosivas, o que la funda exterior lo soporte como algunos ácidos o procesos galvánicos. Aquí los modelos solo son rectos en varias disposiciones según diseño. Medidas: Para los ductos cerámicos (sin Funda), Ø18 ,25,36 y 46mm y Longitudes desde 200mm a 2000mm Para los Enfundados en Acero Inoxidable 304/316L: Ø 38 y 51 mm ( Ø1 ½” yØ 2”). Longitudes desde 300 mm a 2500mm.

PLANAS CERAMICA ABIERTA O SELLADA PARA ALTA TEMPERATURA
Piezas cerámicas moldeadas en planos cerámicos con canales abiertos o con la resistencia embutida y horneada como una sola pieza (Muflas) para Hornos Industriales. Pueden soportar desde 500ºC hasta 1100ºC. También podemos confeccionar a pedido en forma circular con agujeros pasantes sellados o abiertos. Medidas: Desde 200mm x100 mm hasta 600 x300 mm.

CERÁMICA FLEXIBLE
Diseñados según necesidad y aplicación. Conformado por aisladores en piezas montantes que se pueden conformar en planos, curvos o cónicos, para calentar piezas curvas o productos especiales, como en la industria farmacéutica y de Laboratorios. Modelos: De bajo voltaje, menores o iguales a 42V. Standard para 110V o 220V. Pueden alcanzar temperaturas hasta 600ºC.
Medidas Desde un básico de 150mm x 100mm de área hasta 1000mmx300mm de área. Planos, curvos, ondulados y según las dimensiones de la pieza hasta cónicos.
Sírvase indicarnos su problema y nosotros diseñaremos la solución más adecuada con estas resistencias.

Potencias: Diversas potencias, se recomienda un máximo de 9,5 Watts/cm2 .Para voltajes desde 24 V a 120V DC ó 48 a 440V AC.

Pueden tener diversos pasos de calentamiento, por tramos o secciones con varios elementos en un mismo calefactor. Conexión Monofásica o Trifásica según Potencia y Voltaje.

Para Realizar su Pedido debe indicar lo siguiente:

Modelo a elegir (standard o especial). Indicar sus medidas: Diámetro exterior y Longitud.
Indicar el material de la Funda: Acero Inox . C304L ó C316.
Voltaje máximo de Uso
Potencia total (Al Voltaje máximo), Indicando si la conexión es Trifásica.
Algún aditamento adicional o adecuación.
Nosotros podemos Ayudarle con la elección o diseño, Si es un elemento a proyectar o mejorar el que posee.

Les presentamos algunos Modelos comúnmente fabricados y su Aplicación con los que Ud puede solicitar .Si tiene Dudas no dude en consultarnos.

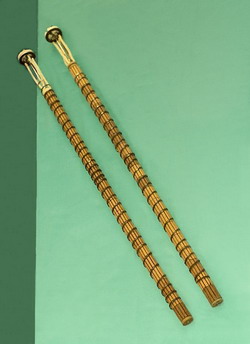

DCS – Ductos Cerámicos Baja Potencia. Modelo comercial. Par uso en Estufas, Sopladores de Aire. Calentadores de Agua, etc. Medidas : De 200 a 500 mm (4 a 10 cuerpos). Ø 18,25,36,46 mm Potencia : 600W a 2400W -.220V. Monofásicos. Conexión por Tornillos	DCP – Ductos Cerámicos Alta Potencia. Modelo Industrial. Uso en freidoras, calentadores Inmersión, Hornos, Pozas y Tanques de Agua. Puede usarse con o sin Funda exterior. Medidas : DE 400 a 2000mm(4 a 40 cuerpos). Ø 47 mm. Potencia : 1Kw a 7Kw -.220V/380V. Monofásicos o Trifásicos.

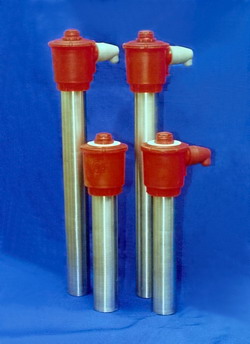

CI I – Ductos Cerámicos Para Procesos Industriales. Modelos especiales, diseñados para larga duración y seguridad. Uso en Procesos industriales de Inmersión., debe colocarse en funda de Acero Inox u otro material. Medidas: DE 600 a 2000 mm (10 a 40 cuerpos). Ø 47mm Potencia: 2Kw a 12 Kw .220V/380 / 440 V. Trifásicos.	CSP – Ductos Cerámicos Con Funda para Procesos. Modelo usado en procesos de Galvanoplastia, Ind. Química y Farmacéutica. Para Inmersión Medidas: DE 450 a 1300 mm. Funda de Acero Inox C316L u otro material. Potencia: 600W a 3500W -.220V. Monofásicos.


CPHT / CPHF- Placa refractaria para Alta Temperatura Fabricadas a Pedido o importadas para Laboratorios. Pueden ser de canal Abierto o con la resistencia empotrada y sellada con cemento. Ideal para Procesos Térmicos. Usos en Estufas Hornos o Calentadores de Paso-Temp. máxima 990ºC. Medidas: Variadas dimensiones. Potencia: 600 a 3,000Watts /220V	CRM-P Placa Refractaria para Mufla. Fabricadas a Pedido para uso en Hornos eléctricos (Furnance) de temperatura hasta 1050ºC. Para uso en laboratorios de análisis, procesos industriales o repuestos de existentes Equipos. La resistencia esta embutida y horneada en la misma placa. Medidas: max long. 600mm x 300mm Potencia: de 800W a 3500W 220V. (Según las dimensiones de la Mufla).


CHL P/R/T Calentador cerámico bajo voltaje. Desde 12 v a48 V .De 30W a 500W CHP/CHR /CHT Calentador cerámico Standard Para 110V o 220V.De 50W a 2000W Estas pequeñas resistencias sirven para calentar componentes pequeños de uso en laboratorio, investigación o, Equipos especiales. Temp de 100 a 600ºC, rápido calentamiento.	PRP1 /PRP3M- Resistencia cerámica para Control. Trabaja como carga para Control o para Calentamiento para censado por Pulsos o Tiempo. Potencia desde 500W a 3000W para 15 minutos continuos o ciclos de pulsos. 220V Monofásicos o 220/380V Trifásicos. El Control no se incluye es propio del Cliente. Medidas: 135 mm y 200mm


TCP – Tubular De Ductos Cerámicos Para Procesos. Para los procesos Industriales, podemos confeccionar el Calefactor completo, de ductos cerámicos con su funda, según la necesidad del Cliente. Creamos el Diseño, la cantidad de elementos e Inclusive el Tablero de Control. La foto muestra una Resistencia de 1.80 mt en Acero inox 304, para calentar una poza industrial, Se usaron 6 Elementos similares para tal efecto. Salida lateral 90º Potencia: 6 Kw /220V para trabajo continuo de 12 horas.	TCBK – Tubular Embridado De Ductos Cerámicos tipo Packet. Modelo formado por Tubular de Ductos Cerámicos, para calentamiento por Inmersión. El Packet, puede llevar 2, 3 ,4 o 6 Tubos de Acero Inox 304 o 316 según el producto a calentar. Esta forma de Resistencia es mejor que las tubulares delgadas. Posee mayor área de calor, potencia constante y lenta, alta duración y de fácil mantenimiento-Solo se retira el Cuerpo de Resistencia para mantenimiento-. En la foto El Packet incluye la Brida y su caja de Conexiones eléctricas Protegida. Aquí se puede obtener hasta 36 Kw a 220/380 o 440V Trifásico Medidas: 1.20M Total 1.35 Mt
