Calentamiento por conducción del calor. Para usos en calentar:
Idealmente utilizado para aplicaciones de la Industria plástica: maquinas de moldeado por inyección para resinas, barriles de las extrusoras y moldeado por soplado.

También se utiliza en la Industria Farmacéutica para ciertos procesos de calentamiento tanto sólidos o aire. y en la Industria química para calendar tuberías, cilindros, tanques ,etc.

Nosotros podemos adecuar cualquier situación en que se pueda utilizar este tipo de calentador.

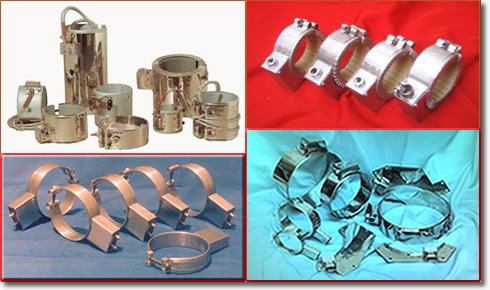

BANDAS DE MICA
BANDAS DE CERÁMICA
BANDAS PARA CILINDROS

CARACTERÍSTICAS DE LAS BANDAS DE MICA Fabricados para servicio prolongado, Usa resistencia de Nicrome tipo cinta de alta calidad bobinado y aislado en Mica de alta temperatura de 700ºC. Todo este conjunto es cubierto por una funda de Acero Inoxidable C430B y C304 o especiales en C316. Las configuraciones de cierre o ajuste para su instalación presentan diferentes soluciones, como pivotes de apriete, tornillos, etc. Para el conexionado eléctrico se dispone de : Tornillos de acero Inox aislados, cajas de conexión con borneras cerámicas, clavijas especiales cerámicas o bases de enchufe. Ver terminaciones Formas: Curvas, Redondas, Cuadradas y pequeñas para Boquillas. También con bisagra (para 2 medias lunas). Pueden llevar agujeros y cortes que se desee, soportes o agujeros para termocupla o accesorio especial (siempre que el diseño o modelo lo permita). Medidas desde: Boquillas: Ø25 a 80 mm y alto desde 30 a 100 mm Standard: Ø50 a 460 mm y alto desde 50 a 420 mm, dependiendo de la conexión. También medidas en pulgadas.

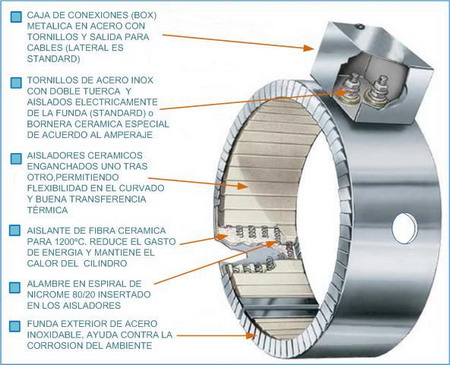

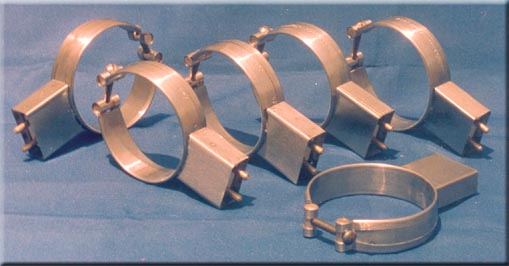

CARACTERÍSTICAS DE LAS BANDAS DE CERÁMICA

Fabricados para servicio prolongado, Usa resistencia de Nicrome bobinado dentro de los canales de cerámicas especiales para este tipo de Calentador. Todo este conjunto es cubierto por una funda de Acero Inoxidable C430B y C304 o especiales en C316.Entre la funda y los cerámicos de calentamiento, existe aislamiento térmico de manta cerámica para alta temperatura (1200ºC), evitando asi pérdidas de calor hacia el exterior.

VENTAJAS: Calentamiento por conducción y radiación. (por tener cerámica como difusor) Según el modelo, ahorran energía porque se requiere menos potencia, para el mismo proceso, que las bandas de mica. Además del aislamiento térmico standard (entre la funda y la cerámica),pueden agregarse mayor aislamiento de 15 a16 mm de espesor, o capas adicionales externas con sobre-fundas, evitando perdidas de temperatura y por tanto ahorro de energía. Fácil mantenimiento, y reutilización, porque solo se cambia el elemento calefactor y los aisladores deficientes o quebrados. Pueden llevar agujeros, cortes o entrada para termocupla (sensor de temperatura). Según modelo, es fácil ser utilizados para Monofásico o trifásico y a doble voltaje, solo con el cambio de los puentes de conexión. Las configuraciones de cierre o ajuste para su instalación presentan diferentes soluciones, como pivotes de apriete, tornillos, etc. Para el conexionado eléctrico se dispone de : Tornillos de acero Inox aislados, cajas de conexión con borneras cerámicas, clavijas especiales cerámicas o bases de enchufe. Ver terminaciones

Formas: Curvas, Redondas, Cónicas o elípticas. También con bisagra para (2 medias lunas) ó por secciones para grandes diámetros. Diseñados también para flujo de aire con soplador (blower). Medidas desde: Ø80 a 630 mm y alto desde 30 a 450 mm También medidas en pulgadas.

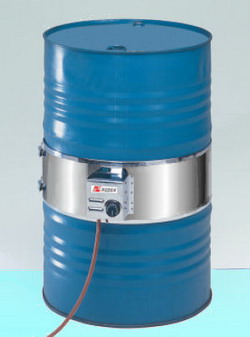

CARACTERÍSTICAS DE LAS BANDAS PARA CILINDROS (TANQUES O BIDONES)

Son resistencias diseñadas para calentamiento de grandes cilindros o Tambores (Drums). Su calentamiento es uniforme y suave, ideal para productos muy viscosos con baja temperatura de fluidez o para calentar productos químicos especiales o otras aplicaciones. Se pueden colocar varias unidades, para abarcar mayor área de calentamiento.
Existen tres modelos, fáciles de instalar y de mantenimiento. Algunos traen thermostato para control automático de la temperatura (de 30 a 80ºC ó de 50 a 300ºC), selector de calor (resistencias) y sobre-funda de aislamiento térmico y seguridad, permitiendo ahorro de energía.

Medidas desde: Standard es para Bidones o cilindros de 55Galones con una altura de 100mm / 150 mm. Pero podemos fabricar más pequeños y hasta para grandes ductos o cilindros de hasta 1.50 mt de diámetro y un máximo de alto de 250mm.

TIPOS:

Banda para cilindro de Mica y funda de acero Inox. 430BA, flexible.
Se curva y endereza con facilidad. Para baja potencia.
Usos para cilindros, tanques especiales, thermas, etc.

Medidas: Para cilindros de 5/ 15 / 30 y 55 gls. Alto: 50 y 75mm.

Potencias: De 1000 W /1500W y 2000W para 220V. Fabricamos para cualquier otro voltaje.

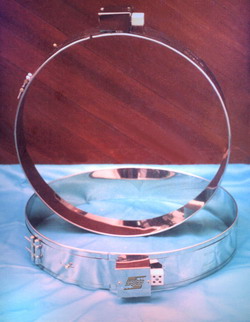

Banda para cilindro de Mica y funda de Acero Inox 430BA/304 con Bisagra-
Formado por 2 medias Lunas. Se abre completamente para su instalación.

Con termostato y /o Selector de Potencia para hasta 4 selecciones. Incluye cable y enchufe si se desea. Con aislamiento Térmico exterior.

Medidas : Para cilindros de 55 gl mínimo.
Se fabrica hasta de Ø 1.45 mts.
Alto : 100 y 150 mm
Potencia : 1 Kw a 4Kw 220 V.

Banda para Cilindro flexible con forro de Silicona con /sin Thermostato (Importado).
Confeccionado de jebe de silicona vulcanizado con la resistencia interna. Altamente flexible y peso ligero.

Puede llevar thermostato y cordón con enchufe macho.

Para 5 /15 /30 y 55 Gln.

Potencia: /600 /750/1000 y 1200 W -220V.

Fabricados ha pedido, según plano o Muestra. Puede elegir de los modelos Standard que tenemos.

Los voltajes en que fabrican estos calefactores son: 24, 42, 48,110 ,220/240V, 380 y 440V AC.

La Potencia de los mismos, está en relación a las dimensiones y al voltaje de trabajo, pero se puede considerar lo siguiente:

Banda de Mica:

Boquilla máximo 5 Watt /cm2, desde 65 W a 800W
Banda Standard, máximo 4,5 Watt/cm2 , desde 200 Watts a 5Kw.
Monofásicos o Trifásicos.

Banda de Cerámica: máximo de 6 a 8 Watts/cm2 .Desde 280W a 12Kw.

NOTA: Recuerde siempre colocar sensores de temperatura -como termocuplas o Rtds- con su respectivo Controlador ,para las resistencias ,especialmente las boquillas y las de banda de mica, la duración depende de ello. Para su mejor efectividad y larga operación recomendamos control de temperatura PID y conexión de potencia por SSR (Relé de estado sólido) porque estos permiten una regulación y control rápido sin sobretensiones del elemento resistivo.
Para Realizar su Pedido debe indicar lo siguiente:

Modelo a elegir o Plano/muestra del Calefactor.
Voltaje máximo de Uso ( si se desea doble voltaje de uso ó potencia variable)
Potencia total (Al Voltaje máximo)
Tipo de Acabado y Terminales de Conexión.
Si el modelo es estándar : Terminales de Cable , indicar su longitud (El estándar es L=30ctms)
Algún aditamento adicional o adecuación.
Si poseen agujeros o soporte de entrada para termocupla, acompañar con plano o sketch de las dimensiones y dimensiones.
Para los de Cerámica, indicar si se desea adicional protección térmica.

Las terminaciones para conexión y accesorios adicionales , que podemos ofrecer para estas resistencias a continuación se detallan:

Formas de Salida de los Terminales de Conexión:

FORMA AJUSTE

DETALLE

FORMA AJUSTE

DETALLE

AJUSTE POR
TORNILLOS ALLEN o
M6 / ¼”

Oreja en Angulo, de la misma funda.

AJUSTE POR
BARRIL PIVOTES y
TORNILLOS ALLEN
M6 / 1/4”.

Según el tamaño pueden ser 2,3,4 o 6 pivotes.

AJUSTE POR
TORNILLOS ALLEN o
M6 / ¼” y RESORTE

Mejor ajuste y mantiene la compresión

AJUSTE POR ANILLOS EXTERNOS INDEPENDIENTES

Cada uno con barriles pivote y Tornillos. Fácil montaje

TERMINACIONES DE CONEXIONADO, para BANDA DE MICA

TIPO	DETALLE	TIPO	DETALLE	TIPO	DETALLE

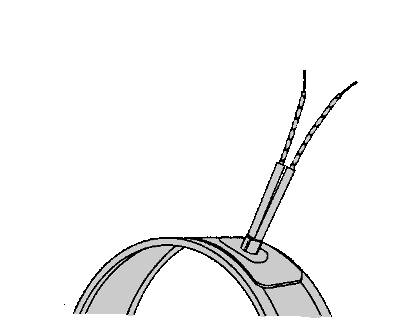

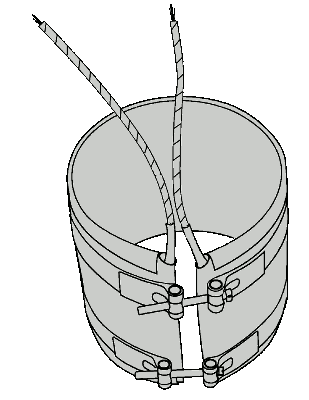

	TB1 Cable por Filo ambos lados		TB2- Cable Filo ,un mismo lado		TB3-Cable Salida central con oreja.
	TB4-Cable salida lateral un mismo lado		TB5 cable con Manguera lateral un mismo lado		TB6-Cable Salida ambos lados (extremos)
	TB7- Cable Protegido con malla Salida central		TB8-Cable protegido con malla Salida lateral		TB9-Cable Con Malla Salida en Angulo Con adaptador
	TB10 Igual a TB9 con manguera flexible		TB11 Cable en Box c/oreja. Salida central		TB12 Igual a TB11 Salida lateral a 90º del diametro

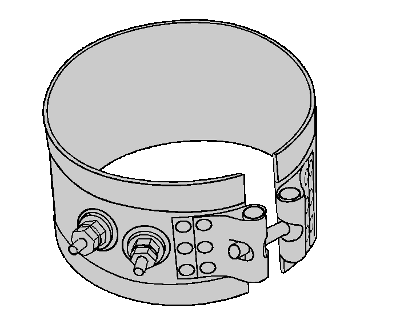

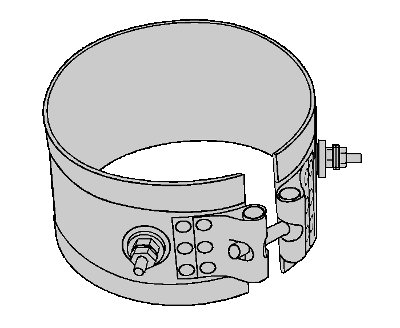

	TBN1 Tornillos ambos extremos (Sin Protección)		TBN2 Tornillos un mismo lado. Posición vertical		TBN3 Tornillos un mismo lado. Posición Horizontal
	TB13 Box y enchufe macho Europeo. Salida central		TB14 Igual a TB13, salida a 90º vertical		TB15 Tornillos y Caja de Protección. Centro o lateral. Salida 90º.

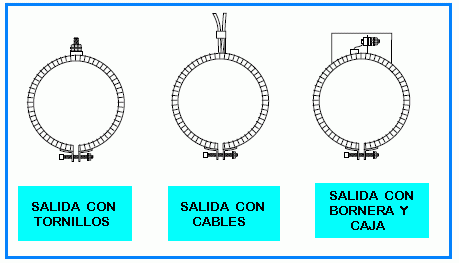

TERMINACIONES PARA BANDAS CERAMICAS

En general se tienen las siguientes terminaciones:

Las salidas normalmente son por parte central de la banda (Frente a los tornillos de ajuste), pero pueden disponerse a 45º y 90º. Pueden también llevar las terminaciones TB13, TB14 y TB15.

ACCESORIOS ADICIONALES

Todas las bandas cerámicas salida con caja (Box) de protección, llevan los siguientes tipos de Bornera interna.

ADITAMENTO

DETALLE

ADITAMENTO

DETALLE

TB15-STD
Acabado para todas las
Bandas cerámicas.de alta Potencia. A excepción de con salida de Cables.

TB15-TS
Tornillos con cerámicas en ángulo 90º. Simple

TB15-TP
3 6 o 9 terminales. Tornillos con Puentes.
Usado en Trifásico, Conexión Y o Δ . En Bandas doble Voltaje o Potencia.

TB15-BC2
3 6 o 9 terminales. Tornillos con Puentes.
Usado en Trifásico, Conexión Y o Δ . En Bandas doble Voltaje o Potencia.

NOTA: Puede elegirse una Terminación + 1 accesorio adicional. Por cada ensamble se agrega costos adicionales de venta.

Les presentamos algunos Modelos y su Aplicación con los que Ud puede solicitar. Si tiene Dudas no dude en consultarnos.

RBS- Banda de Mica Standard Uso en la industria plástica y otras aplicaciones. Salidas con tornillos (es standard) Medidas: Ø50 – 380 mm (2” a 15”) Diversos Alturas Potencias: 250W a 4,200W - 220V/240V	RBST-Banda de Mica con Aislamiento Térmico. (Baja y Alta Potencia). Diseño similar al modelo RBS, pero con la adición de una sobre-funda de aislamiento térmico de fibra cerámica, con facilidad de instalación. Variedad de dimensiones y Potencias -220V Diversas terminaciones y Accesorios.


RBP-L Banda con Enchufe europeo macho Caja con enchufe, salida lateral a 90º Para fácil conexión/desconexión max 20 A. Ø mínimo: 100 mm (4”). Potencia hasta 4Kw-230V	RBP/RBPS Banda con Enchufe europeo macho Caja con enchufe, salida standard . caja para protección de la conexiones + enchufe macho europeo. Max 20 A.


BBC – Banda con caja de Protección y salida de cable. Uso: Industria Plástica y Procesos Farmacéuticos y Químicos. Alta calidad de materiales, en Acero Inox C304 o C316L. Aditamentos personalizados. Medidas: Ø60 a 255 (2 3/8” a 10”).	BXT-Banda Calentamiento Invertido. Banda de Mica de calentamiento hacia el exterior del círculo. Diseño especial y seguro. Para calentamiento de rodillos, fajas transportadoras u otros procesos. Medidas: Ø150 mm -600 mm (6” a 23 ½ “) Potencia: de 1Kw a 3.5Kw



RBL-Banda Mica para Grandes Ejes Modelo de alta calidad y función Medidas: Ø 200 a 600 mm (8” a 23 1/2”) Potencia: De 1Kw a 4,5Kw a 230 V. DBB / DBBT Banda para Cilindros con Bisagra . Uso: Solo para calentamiento de cilindros o bidones metalicos. Para Ind. Farmaceutica, Quimica y de Procesos. Incluye Termostato de 30-80ºC 0 de 50 a 120ºC. Se pueden fabricar hasta Ø 1.50 Mt. Potencia: 1Kw a 3.5Kw , con selector de Potencia como alternativa.	DBS- Banda para Cilindros Standard De una sola pieza , en funda de Acero Inox 430BA o C304 ,Con sobre-funda de ajuste. NO posee termostato, control externo por termocupla. Para calentamiento de grandes Tuberías, Cilindros, Bidones a costo eficiente. Medidas: Ø 30 cm a 75 cm. (Foto) El Ø es de 75 cm. Potencias: Desde 1.5Kw- 5Kw / 220V. Salidas con Caja y Bornera cerámica.


CBS- Banda Cerámica Standard Modelo Para Uso Ind Plástica Salida por tornillos dentro de caja protectora Opcional: Cables conectados para temperatura, hasta 400ºC Medidas: Ø 90 a 300 mm (3.5 a 12”) Potencia: 550W a 4000 W / 230 V.	CBH – Banda Cerámica “StarHeat” Modelo Para uso Ind Plástica Salida por tornillos y Bornera en caja protectora Aplica Accesorios de terminación: TB15-TP y TB15-BC2 Medidas: Ø 255 a 600 mm (10 a 23.5”).Varias alturas. Potencia: 1,5KW a 9KW. Doble Voltaje 230 V/380V Trifásico, hasta Voltajes de 440V/480V.


CBQ2- Bandas Cerámicas Ancho fijo Bandas pequeñas y de altura fija. Salida por tornillos con caja especial de protección. Medidas: Ø10 a 280mm (4” a 11”). Altura fija: 45 y 60 mm (1 ¾” y 2 3/8”). Potencia: 500W a	CBB – Banda Cerámica para Soplador (Blower) Diseñado para ser usado con soplador de aire (No incluye el soplador eléctrico). Permite un rápido enfriamiento y también un control de la Temperatura. Existe una cámara interna por donde circula el aire alrededor de la Banda y este sale al exterior en forma radial. Consultar las Potencias y forma de diseño.


CSB3 /CSB4– Banda Cerámica por Secciones. Banda que forma por la union de 3 o 4 Secciones iguales. Cada sección posee su caja de Conexiones.El Ensamble se hace por los ajustadores normados y el cableado va por Manguera flexible (El cable y la manguera es opcional) Medidas: Se obtienen grandes diámetros.La altura son de delgadas, maximo 100mm.	CML Resistencias Cerámicas medias luna o de Ángulo Son curvas cerámicas que forman un circulo completo. Media Luna: Forman un círculo 2 resistencias. Arco: La resistencia no forma una Banda, solo se obtiene un arco de curva ( Medido por el ángulo central que lo forma). Estos poseen su propia caja (Box) de conexiones. Potencia: De acuerdo a las dimensiones.
