Calentamiento por conducción del calor. Para usos en calentar:

Solidos

En moldes o matrices de Inyectoras y Extrusoras de Plásticos,
En prensas de moldeado y troqueles
Para máquinas de conformadoras de calzado
En selladora y embolsadora,
Equipos de Empaque, Sachetteras u otros similares.
Para Uso en Farmaceutica y laboratorios

Líquidos,

Calentamiento de soluciones no corrosivas a temperaturas altas
Algún proceso que así lo requiera.

Fabricados en funda de Acero Inoxidable C304 y especiales en C316.Tambien en Bronce y Acero SCH.

Formas: Redondas (standard) o cuadradas.

Con diversos tipos de acabados para su conexión. Para los de Líquidos llevan Bridas o tapón roscado NPT de Bronce o Acero Inox ,según Pedido.

Nuestros cartuchos poseen cables de conexión que soportan hasta 450 ºC. pero disponemos de diversos cables standard para temperaturas hasta 260ºC.

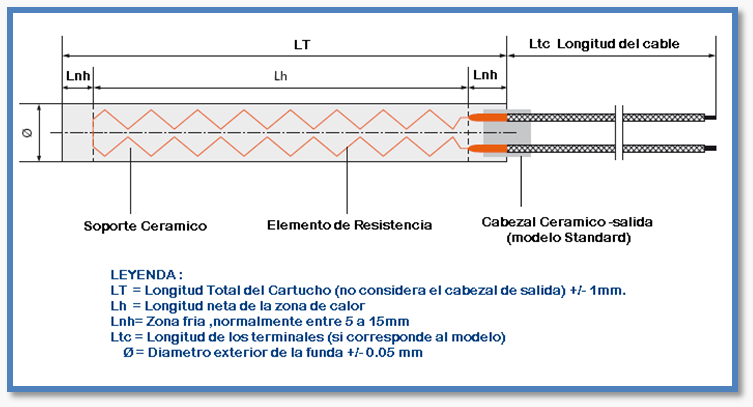

El elemento de calentamiento interior esta soportado por un cuerpo cerámico embutido o bobinado a través de canales del propio cerámico. La aleación es Nicrome A (80Ni/20Cr).

Medidas: Tanto milimetricas como en pulgadas. Desde diámetros Ø4mm a 32mm (3/16” a 1,5”) diámetros estándar de la industria. Longitud desde 60mm a 1000mm.

Fabricados a pedido, según plano o Muestra. Puede elegir de los modelos Standard que tenemos.

Los voltajes en que fabrican estos calefactores son : 12,24,36,42,48,52,110 y 220/240V. AC.

La Potencia de los mismos, está en relación al diámetro, longitud y voltaje.

Recuerde que los de baja potencia o baja densidad de vatios pueden trabajar con cualquier control de temperatura y contactor, teniendo aplicación muy variada. Los de mayor potencia o densidad de vatios, para su mejor duración y efectividad requieren normalmente control de temperatura PID y conexión de potencia por SSR (Relé de estado sólido) porque estos permiten una regulación y control rápida sin sobretensiones del elemento resistivo.

Para Realizar su Pedido debe indicar lo siguiente:

Modelo a elegir o Plano/muestra del Calefactor, indicando material de la funda.
Voltaje máximo de Uso
Potencia total (Al Voltaje máximo)
Tipo de Acabado y Terminales de Conexión.
Si el modelo es estándar : Terminales de Cable , indicar su longitud (El estándar es L=30ctms)
Algun aditamento adicional o adecuación.

Los terminaciones para conexión y accesorios adicionales , que podemos ofrecer ,para estas resistencias se detallan a continuación:

TERMINACIÓN	DETALLE	TERMINACIÓN	DETALLE
	TC1 Salida premiun, cabezal cerámico y cable tipo HTMG Para 450ºC –Cartuchos de Ø 8mm (5/16”) – 22mm (7/8”)		TC7-Salida Lateral Salida del costado de la funda. La parte superior está tapada. Cables HTMG y HTTG. Ø1/2” a 1” (12 a 25 mm)
	TC2 Salida Standard, sin cabezal. Sellado cerámico,cable HTMG (450ºC) y HTTG (300ºC)- Todos los cartuchos		TC8 Manguera metalica flexible Recta. Mejor protección. Para Ø 1/2” 7/8”
	TC3 Salida con /sin cabezal cerámico. Con una Oreja de sujeción lateral de Ac Inox. Todos los cartuchos		TC9 Manguera metalica con acople. Para mayoes longitudes de cables. Solo algunos modelos
	TC4 Salida sin cabezal.Sellado cerámico y protección de silicona.Cable HTTG Cartuchos de baja potencia		TC10 Proteccion con mostacillas cerámicas y cable de Niquel o Nicrome. Uso cuando se requiere soportar altas temperaturas o Amperaje.
	TC5-Codo Codo en angulo recto,del mismo material de la funda,soldada.Salida cables Mayor protección contra plásticos y grasas.		TS1-Tornillos. Salida con Cabezal interior o exterior. Para Ø3/4” a 1 ½” (19mm a 40mm). O Para altas Potencias.
	TC6- Codo de Cobre Proteccion ideal a bajo costo contra rozamientos de los cables. Todos los Cartuchos. Se adiciona la altura del codo a la longitud del cartucho		TS2 Terminacion Especial Para cartuchos de Trabajo rigido. No permite el ingreso de materiales extraños a la Resistencia. Ø 5/8” a 1” (16 a 25 mm)

ACCESORIOS ADICIONALES

A las terminaciones indicadas se les puede adicionar otros accesorios , para instalación en equipos o matrices, o que la situación lo requiera.

TERMINACIÓN	DETALLE	TERMINACIÓN	DETALLE
	AC1-Manguera Flexible Adicional al Codo de Cobre TC6 ,como también a la TC5		AC4 – Anillo Disco soldado a la funda. Con 2 o 3 agujeros,para sujeción para soportar movimientos fuertes.
	AC2 - Tapones o Bridas Roscadas de Bronce o Latón. Rosta entrante ,rosca saliente o doble rosca NPT. Ideal para cartuchos de Inmersión		AS1- Anillo Tope La parte superior es la zona fría del Cartucho. Puede poseer 2 agujeros pasantes.
	AC3 Tapones o Bridas Roscadas de Acero Inox C304 0. Rosta entrante, rosca saliente o doble rosca NPT. Ideal para cartuchos de Inmersión		AS3- Tapón con Manguera flexible Ideal para uso en Laboratorios o procesos médicos, protección extrema del cartucho. Para bajas Potencias

NOTA: Puede elegirse una Terminación + 1 accesorio adicional. Por cada ensamble se agrega costos adicionales de venta.

CONECTORES ADICIONALES PARA INSTALACIÓN

Estos conectores permiten, el conexionado con el Tablero de Control o Caja de conexiones, para un rápido mantenimiento e instalación. Por favor Consulte, para obtener el más adecuado a su necesidad.

	Terminales de aro Para cable de calor AWG #18 hasta #10.		Conector enchufe Standard NEMA o CNE (Perú) hasta 25A
	Bornera Cerámica Monofásica hasta 30 A/250V. Se aplica a modelos de >=Ø 19mm (3/4”) y de longitudes mayores de 250mm.		Enchufe macho con Receptáculo. Con cajita de Protección de la unión del cable. Para 20 A /240V.

Les presentamos algunos Modelos y su Aplicación con los que Ud pueden solicitar .Si tiene Dudas no dude en consultarnos.

RCH-Cartucho Alta densidad de Vatios Ø3/8”,1/2”,5/8” y 6.5, 8,10,12,15 mm Diversos Longitudes y Potencias -230V (Consulte Stock-Producto Importado) Para Moldes y Matrices.	RCS- Cartucho Estándar (Baja Potencia) Variedad de dimensiones y Potencias -220V Diversos terminaciones y Accesorios. Aplicación: Todas las industrias En Bronce para la Ind del Calzado.


CIB10S- Cartucho calentar líquidos rosca exterior (thread outward) Alta y Baja Potencia. Ø1/2 a 1”. Potencia hasta 2.2Kw-230V	CPR10-Cartucho para Procesos con Brida Ø3/4”,7/8”, 1”, 1 ¼” – 20,22,24,25,30 mm Longitud hasta 1,000 mm. Con Borneras de Conexión en Cerámica.


CLF-Cartucho para Laboratorios y Farmacia Procesos Farmacéuticos y Médicos. Alta calidad de materiales, en Acero Inox C304 o C316L. Aditamentos personalizados. Importamos productos exclusivos.	CLP-Especial para Laboratorios Procesos Para Sellados de Pastillas o Capsulas. Procesos de térmicos médicos. Ø1/8”,3/16”,1/4”- Para Voltajes de 12,24 y 36 V. Con salida a Tierra AC o DC.


CIB- Cartucho Para calentar Líquidos Para Inmersión en soluciones No Corrosivas Poseen Bridas o Niples Roscados CIB-10 Brida de Acero Inox 316 CIB-20 Brida en Bronce o Latón Desde Ø1/2” a 1”. Longitud hasta 1000mm	RCT 2 / RCT 4 /RCT 5/ RCT 22 Cartuchos especiales, para Laminadoras, Packing, sellado, procesos térmicos. Para 24,42,54, 220V Salidas con Tornillos Con/Sin Cabezal cerámico. Ø 7/8” ,1”, 1 ½” ,2”


CPR-15 Cartucho Para Procesos Modelo Para Calentar Matrices ,Tanques, Moldes Grandes. Calentamiento Lento y Uniforme Poseen Caja de Conexión Protegida. Ø7/82 y 1” – Long. Hasta 1Mt.	CPR-10 Cartucho Para Procesos c/Brida Para Calentar Tanques, Moldes o Baños . Terminales Protegidos y Sellados. Ø 7/8” y 1” Potencias hasta 3 Kw /230V

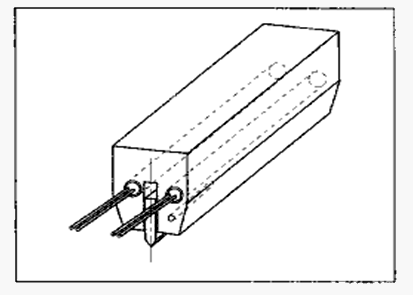

ACR Cartucho Para Calentar Gases o Aire	RCQ – Cartuchos Cuadrados
Trabaja por Flujo continuo de Aire Horizontal Entrada y salida con Conector NPT Bronce o Acero Inox Entrada de aire a25º C salida hasta 250º C. Potencias desde 200W a 800Watts- Para 24 V,48V,55V,110V y 220V Longitud hasta 10”	Funda cuadrada, ideal Para Sellado, Gabinetes , Deshumedecedor. Para Temperar Tableros de Control. Calentamiento baja Potencia. Varios Voltajes y Potencias. Funda en Aluminio y Acero Inox. Aluminio: Gabinetes y Tableros de Control Acero Inox: Selladoras o Proceso Ind.
