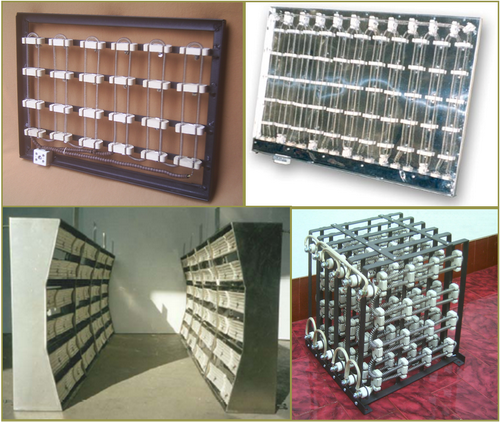

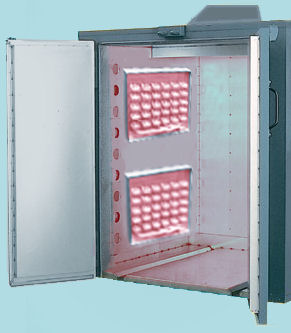

Calentamiento: permiten calentamiento por conducción, radiación ó convección forzada según el diseño y aplicación que se quiera dar. Parrillas de Alambre bobinado para Pared Su usos son netamente industrial o de alta demanda de proceso de calentamiento.se aplican en Hornos industriales de procesamiento, estufas secadoras industriales, secado de pintura y curado de adhesivos con temperaturas hasta 400ºC. En este caso se colocan las Parrillas en las paredes del Recinto, irradiando estas el calor por conducción en las paredes metálicas y por radiación con convección natural a los productos a calentar.

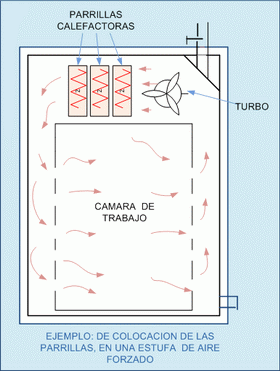

Parrillas de Alambre bobinado Aire Forzado Su usos son netamente industrial o Comercial de alta demanda de proceso de calentamiento. se aplican en Hornos industriales de procesamiento, estufas secadoras industriales de aire circulante o forzado, Saunas comerciales, Intercambiadores de aire caliente ,etc. permitiendo un ahorro de Energía, y un costo efectivo del sistema de calentamiento. para temperaturas de 50ºC hasta 300ºC. En este caso se colocan las Parrillas delante del soplador o en el camino del Flujo del aire. El calentamiento es mayormente por convección forzada. y permitiendo un circuito cerrado de aire caliente.
Parrillas con Resistencias Tubulares blindadas Su funcionamiento y aplicación es similar a las de alambre bobinado. En este caso están formadas por Tubos rectos o en “U” ,soportados en un armazón de metal y llevan en la parte posterior un reflector. También se pueden colgar en armazones en la pared o techo. Para aire forzado ver Resistencias para aire forzado.

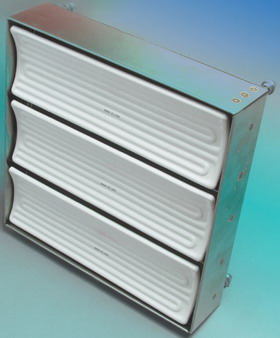

Paneles Radiantes con cerámicas.Confeccionadas según cada necesidad en particular, se componen de Paneles con elementos cerámicas radiantes. Van montados varios de estos elementos, hasta conseguir la potencia necesaria

Las Parrillas calefactoras son Fabricadas con marco de Fierro en ángulo y platinas soldadas. Donde se ubican los aisladores cerámicos de doble canal, sujetados.
Los elementos de Resistencia (Nicrome) son de alta calidad, para cada aplicación
Nosotros desarrollamos el diseño de acuerdo a sus necesidades. Logrando eficiencia tanto en calentamiento, como en ahorro de Potencia.
El desarrollo propio de nosotros, permite ahorros en mantenimiento, porque estos son reparables, solo se cambia el elemento de calentamiento.
Su forma regular, permite apilar varios de estos en las paredes.
Para aire forzado, se complementan en módulos formando grupos de 3,6,9 hasta 24 paneles consecutivos.
Las dimensiones van desde un mínimo de 0,25 x0,25 mt. Hasta un máximo por unidad de 2.40x1.20 mt . La medidas más usadas son :

- 30 x 30 ctms
- 42 x 30 ctms
- 50 x 40 ctms
- 50 x 50 ctms
- 60 x 60 ctms y 70 x 50 ctms

Las conexiones son monofásicas para los pequeños. Trifásicas para todos los demás.
Podemos facilitarle el Tablero de Control para estos paneles, desde el más simple hasta sistema completo incluyendo el control para el motor del Turbo, para el de aire forzado.

Potencias: El cálculo de la potencia es de acuerdo al tamaño de la Parrilla, la cantidad de paneles a usar, el tamaño del recinto, el proceso a efectuar y la temperatura de operación. Consulte al respecto.
Podemos fabricar desde 1Kw a 100 Kw., para voltajes de 220/240/380/440 V.
Pueden tener diversos pasos de calentamiento, por tramos o secciones con varios elementos en un misma Parrilla, según sea el tamaño de esta. Conexión Monofásica o Trifásica según Potencia y Voltaje.
Para Realizar su Pedido debe indicar lo siguiente:

Modelo a elegir (estándar o especial). Indicar las medidas: Longitud y ancho
Indicar el área de la pared o piso y Volumen del recinto.
Voltaje máximo de Uso
Potencia total (Al Voltaje máximo) si lo ha calculado, Indicando si la conexión es Trifásica.
El tipo de Conexión será el elegido por nosotros. Indicar forma de cableado. Algún aditamento adicional o adecuación.
Numero de paneles que se desea.
Nosotros podemos Ayudarle con la elección o diseño más adecuad

Normalmente, Nosotros elegimos la forma más conveniente de terminaciones para las conexiones según sea el caso.

Estas pueden terminar por cualquier lado que se desee, de acuerdo al cableado.
Contamos con varias opciones de Borneras cerámicas hasta 40 A/Linea .Para mayores Amperajes o mas duración y mantenimiento se usan Aisladores cerámicos con postes roscados o Tornillos de Acero Inox, para larga duración .
También cuando son Paneles Múltiples (Aire Forzado) se usa puentes de alambre de Bronce o platinas de Cobre, según la temperatura de Operación.

Les presentamos algunos Modelos comúnmente fabricados y su Aplicación con los que Ud puede solicitar .Si tiene Dudas no dude en consultarnos.

MODELO	DESCRIPCIÓN
	PHR- Parrilla calefactora con Reflector Altamente radiante y por convección para uso en hornos de curado, estufas de secado,procesos térmicos mecanicos, hasta 400ºC. Ubicación en pared ,o techo. Medidas : Largo 0,70 x 50 mt. 6 elementos-7.2KW/220V Trifásico Otros : Medidas desde 40x40 hasta 2.40x 1.20 Mt Potencias : Hasta 25KW -220V Disponen de entrada para Termocupla.
	PHU- Parrilla Calefactora Universal Solución económica y de fácil mantenimiento. Calentamiento directo (Conducción) o aire forzado (Convección). Para uso en hornos, estufas de secado, procesos térmicos mecánicos, para aire caliente (con soplador o ventilador), y muchas otras aplicaciones, hasta 350ºC. Ubicación en pared, túnel, techo o como hornilla con su protector. Medidas : Desde 0,25x0,25 hasta Largo 1,80 x 1.00 Mt. Potencias : Desde 1 Kw Hasta 25KW -220V. Monofásicas o Trifásicas
	PHU/PAH- Parrilla calefactora para aire forzado (exclusivo) Para aire forzado (Convección forzada). Para uso Túneles de aire caliente, intercambiadores de aire caliente, Cuartos secadores ,etc.. Medidas : El modelo mostrado es un ejemplo . Desde 0,25x0,25 hasta Largo 1,80 x 1.00 Mt. Potencias : Desde 1 Kw Hasta 25KW -220V. Monofásicas o Trifásicas

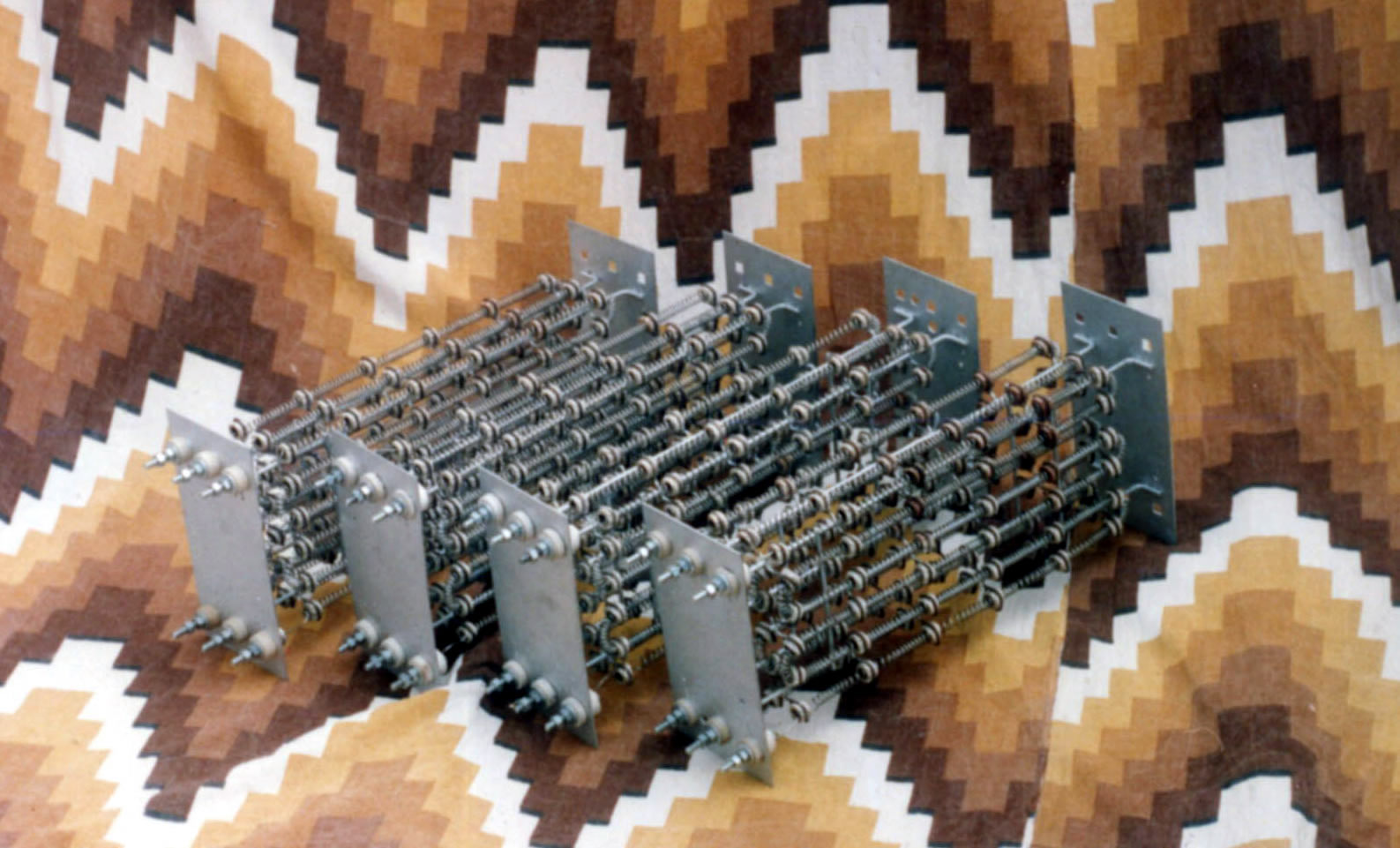

	PAHM- Parrilla Calefactora Modular para aire forzado (exclusivo) Para aire forzado (Convección forzada). Para uso en Túneles de aire caliente, intercambiadores de aire caliente, Cuartos secadores , Hornos eléctricos con turbo, etc. Se construyen formando módulos o bancos de Paneles. Medidas : De acuerdo a la necesidad Potencias : Desde 2.5 Kw Hasta 100KW -220v/380v/440v. Trifásicas Solicite mayor información para este Modelo.
	PAH-2LR Parrilla calefactora para aire forzado (Caso desarrolado)Para aire forzado (Convección forzada). Para uso Túneles de aire caliente, termo-encogido, intercambiadores de aire caliente. El Extractor va al centro Usado en una plataforma aérea (techo). Medidas : El modelo mostrado es un ejemplo .Largo 1,50 x1,0 Mt. Potencias : 9 Kw -220v/380v Trifásico
	PSH- Parrilla radiante de Alambre libre con Reflector Altamente radiante para curado de adhesivos o secado en zonas pequeñas. Calentamiento directo y por radiación. Se montan fácilmente en cualquier forma y dirección. Para productos volátiles se pueden recubrir con protector lámina o cerámico. Hasta 200ºC. Medidas : Largo 30 x 7 ctm.( Zola calor) Potencia : 300 / 500/ 800 Watts 220V.
	PTH- Parrilla Calefactora Tubular con/sin reflector Altamente radiante (un poco menor que el modelo PHR) y por convección natural. Para uso en hornos, recintos de secado, curado, estufas, procesos térmicos hasta 400ºC. Ubicación en pared ,o techo. Si se le adiciona patas o ruedas puede ser portable y ser usado en piso. Medidas : Largo 0,50 x 0,30mt. ó 0,70 x 0,45 Mt (Neto zona caliente) 2/3/ 6 elementos- Monofásico ó Trifásico Potencias : Desde 1.6Kw a 23Kw /220V Otros : Diversas medidas según proyecto y Potencias varias. Salida lateral o posterior. Disponen de entrada para Termocupla.
	PRC3/6/ 9 y PRCM- Parrilla Calefactora Radiante Cerámica / Modular Altamente radiante e infrarroja (mejor que los PHR y PTH. Con resistencias de cerámica curvadas. Para uso en Túneles de secado, termo-formado, curado de adhesivos, sellado, muy seguros. El costo es mayor a los otros modelos. Durable en el tiempo y fácil recambio. Un panel es formado por 3 /6 /9 piezas. Medidas : 0.30 x0,25 Mt . Otros De acuerdo a la necesidad Potencias : Desde 1.5 Kw Hasta 4,5Kw. Monofásicas o Trifásicas. *PRCM*- Modelo modular acopla varios PRC3 hasta potencias de 20Kw. Solicite mayor información para estos Modelos.
