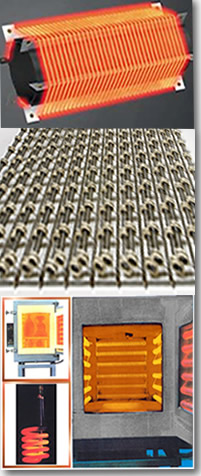

El elemento básico de calentamiento, es el alambre o elemento calefactor en forma de espiral  o bobina continua expuesta al aire, permitiendo un calentamiento directo al ambiente que rodea al calefactor. A este calefactor se le conoce normalmente como “resistencia de bobina al aire”  o “resistencia de alambre espiral”. Pueden estar soportados con aisladores cerámicos de variados diseños (como las parrillas calefactoras, resistencias para aire forzado, calefactores de ductos de aire, etc) o solo colocados en canales especiales o soportes cerámicos especiales (como en los hornos industriales, estufas o resistores industriales)

Las innovaciones en el diseño de calentamiento de SITEC IngenieriaSAC hacen que estos elementos, sean fabricados con los más avanzados materiales y que tengan el mayor nivel de desempeño posible. Para asegurar ese desempeño el material o alambre reúne los rigurosos estándares de calidad, cumpliendo las regulaciones según U.L. y C.S.A.(USA) y CE (Europa). Nuestra experiencia técnica combinada con Investigación y desarrollo  en nuestro laboratorio, permiten un diseño de integral funcionalidad en calentamiento, ahorro de energía y ligado a las normas de la industria.


  • APLICACIÓN
  • CARACTERÍSTICAS
  • POTENCIA
  • TERMINACIONES
  • MODELOS

Para uso Industrial, definido en todo proceso térmico donde se requiera este tipo de calefactor. Podemos clasificar la Aplicación según la temperatura de Operación.

Para Temperaturas desde 40 a 400 ºC:

  • Equipos Unitarios Pequeños

Estufas de Secado pequeños de Laboratorio
Calentadores de Espacio o Piso
Pistolas de Calor
Secadoras de Aire
Calentadores  cerámicos o Hornillas

  • Calentadores Para Aire

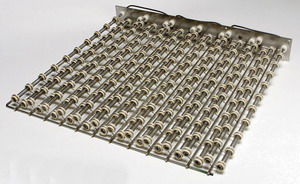

Parrillas Calefactoras con aisladores
Calentadores para Ductos de Aire
Equipos de Aire Forzado (Con Ventiladores)

  • Hornos y  Estufas- Industria - Resistores

Hornos de Procesos Térmicos  diversos hasta la
temperatura máxima indicada.
Resistores  de alambre con o sin soporte.
Calentadores de Curado, Radiantes, etc
Resistencias cerámicas de canales (Planos o Redondos)

  • Equipamiento y aplicación MEDICA y farmacéutica

Autoclaves, Incubadoras de Pruebas,
Calentadores de precisión, Resistencias Especiales

Para Temperaturas mayores de  400 ºC hasta 1200º C:

  • Hornos Industriales

Procesos de Tratamiento térmico para metales.
Hornos cerámicos, barnices cerámicos y vitrificados
Procesamiento de Vidrio, etc.
Procesos u Aplicaciones Especiales
Los que la Industria requiera y se pueda utilizar este
Tipo de Elemento de calentamiento

Tecnología líder en aleaciones de Alambre para calentamiento de fabricantes como KANTHAL®,VDM® o RESCAL®, los cuales usamos para confeccionar estos elementos:

ALEACIONES DE RESISTENCIAS COMUNES:

  • Nichrome 8020, Niquel 80-Cromo20  (Alloy A):

También conocido por: Nikrothal 80,  Chromel A, Nichrome V,  Resistohm 80, Cronix 80.

Para temperaturas hasta 1150 º C, especialmente cuando están cubiertas o al aire.

  • Nichrome 6015,Niquel 60-Cromo15  (Alloy C):

Conocido por: Nikrothal 60,Chromel C,  Resistohm 60, Cronifer II, Nichrome  Alloy C.

Para temperatura de operación hasta 1,100 ºC

  • Alloy 815 , Aleación de Fierro-Cromo- Aluminio:

También conocido por: Kanthal D, Alchrome DK, Alferon 901, Resistohm 135, Aluchrom 5.

Para Temperaturas de 1200 ºC –uso en Hornos Industriales y Resistores de  Potencia.

  • Alloy 875, Aleacion de Fierro –Cromiun- Aluminio

Conocido por:  Kanthal A1, Kanthal,  Alloy 875, Resistohm 145, Aluchrom 0, Alchrome 875.

Para temperaturas de 1300 º C, especial para Hornos eléctricos industriales.

Nota: los nombres y marcas son propiedad patentada y registrada de sus propios fabricantes.

DIMENSIONES DE ESPIRAL Y CALIBRE:

Podemos fabricar resistencias para uso industrial normalmente desde:

Calibre alambre: desde 26 AWG  hasta 8 AWG en aleación Kanthal®. Otros calibres mayores según disponibilidad  o Importación.

Espiral y paso: El diámetro de la espiral o bobinado pueden ser variados, desde 6mm (Calibre delgado) a 25 mm para los más gruesos.

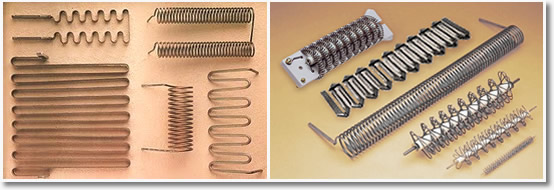

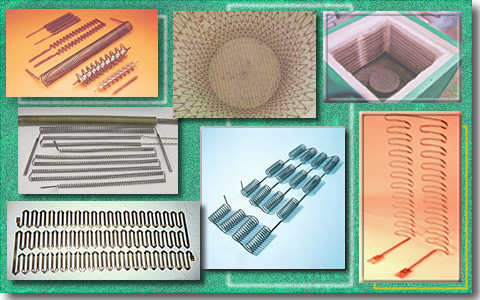

CONFIGURACIÓN Y FORMAS:

Podemos darle la conformación que desee según el proceso: Bobinado estándar, bobinado cíclico, bobinado con separaciones, bobinado Doble, Doible espiral, calentamiento por potencia distribuida, calentamiento multizona.

Conformación del Alambre solo a la forma de la pared del Horno, o pieza porta-resistencia.

TERMINACIONES Y CONEXIONADO:

Diversas opciones. Vea la pestaña correspondiente.

Para uso en Equipos de aire, Estufas u Hornos eléctricos. Cualquier Potencia requerida, según el calibre del Alambre. Para Voltajes máximo de 500 V AC ó DC. Consideraciones a tener en cuenta para el cálculo:

  • Calibre del Alambre y Resistividad (Ohmios / mt)
  • Temperatura máxima de Operación
  • Densidad de Potencia soportada (Watts/cm2)
  • Voltaje de Linea General y forma de Corriente: Monofásica o Trifásica.
  • Número de Elementos a Usar  y forma de conexionado (Delta, Estrella o Mixto)
  • Dimensiones del Espacio a calentar, si lleva soportes cerámicos o pared refractaria o aislante térmico.
  • Medio físico de Transferencia: Aire o Ambiente cerrado y tipo de refractari

Cualquiera fuera su necesidad tanto en repuestos o producto diseñado, estamos para solucionarlo. Consúltenos antes, si tiene alguna  inquietud.

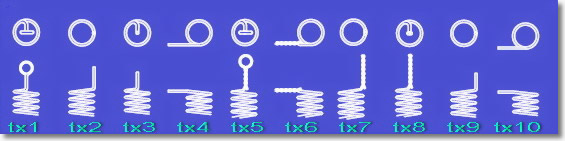

Todos estos elementos de Calentamiento los brindamos con los respectivos terminales de conexión, de la longitud deseada, según su aplicación. Vea algunas terminaciones especialmente para los espirales estándar.

Las terminaciones son:

  • Entorchado: del mismo alambre. Para calibres gruesos el terminal es el mismo alambre.
  • Perno roscado: Soldado al alambre perno o tornillo roscado de Acero inox,
  • Platina con agujero: Soldada de NiCr (alta temperatura) o Bronce (hasta 400ºC) con agujero para conectar tornillos u otro elemento.
  • Crimping: Terminales por plegado a apretado a los terminales del Alambre,para su conexionado ,tipo Ojal,Plug o bayoneta . Especialmente para calibres 20Awg a 28AWG.

MODELO :  RAS
Bobinado Espiral Standard, diversos diámetros exteriores. Aplicaciones Industriales.
Max  Potencia/Elem. : 7Kw
Voltaje máximo         : 600V

MODELO :  RAM
Bobinado Espiral Cíclico, Múltiples variaciones.
Diversos diámetros exteriores.
Aplicaciones Industriales.
Max  Potencia/Elem. : 7Kw ,
Potencia constante  o calentamiento multizona
Voltaje máximo         : 600V

MODELO :  RMS
Bobinado Espiral Con separaciones Múltiples  Variaciones, diversos diámetros exteriores. Aplicaciones Industriales.
Max  Potencia/Elem. : Según Diseño
Voltaje máximo         : 600V

MODELO :  PAA
Bobinado Espiral Standard, para parrillas de aire forzado.
Diámetros exteriores estándar :
Ø 6,7,8 ,10,12 y 14 mm  ± 0.3 mm
Aplicaciones Industriales y comerciales.
Max  Potencia/Elem. : 2.5Kw
Voltaje máximo         : 300V

MODELO :  RLS & RLM
Plegado en platina , Múltiples variaciones.
Diversos anchos y espesores.
Aplicaciones Industriales. Alto amperaje
Hornos y Bancos de Carga
Max  Potencia/Elem. : Según pedido, calentamiento multizona
Rango Voltaje: 24 a 600V  AC/DC

MODELO :  REE & REC
Bobinado Espiral Doble  Múltiples conformación, dispuestos en soportes cerámicos o solos.
Diversos diámetros exteriores.Consultar
Aplicaciones Industriales.
Max  Potencia/Elem. : 3Kw
Potencia constante  o calentamiento multizona
Voltaje máximo         : 600V

MODELO :  RWS
Bobinado Potencia variable.Se aplica al modelo RAS y RMS
Múltiples  Variaciones, diversos diámetros exteriores. Aplicaciones Industriales para aire y calentamiento directo
Max  Potencia/Elem. : Según Diseño
Voltaje máximo         : 440V
