Son Calefactores que se les denomina “Planas” porque normalmente son para calentar superficies., su espesor no excede de 13mm (1/2”). La función principal es el calentamiento de bloques metálicos. En función de cómo están construidos, se pueden diferenciar en aislamiento de mica (normalmente son los más usados) y aislamiento cerámico (conocido como de tira o bayoneta).
Temperatura de uso: Van desde 70º a 350ªC. Los de cerámica son hasta 500ºC. (Con funda de Acero LAC).
|
|
- APLICACIÓN
- CARACTERÍSTICAS
- CAPACIDAD Y POTENCIA
- TERMINACIONES
- MODELOS

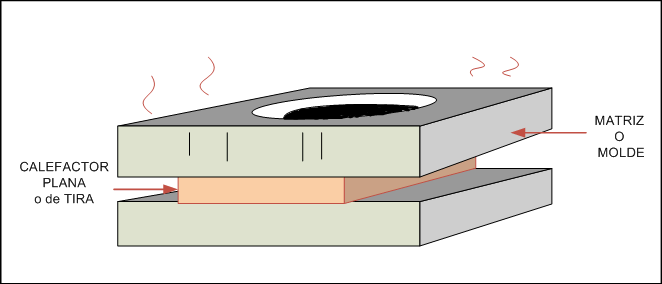

Calentamiento por conducción del calor. Para usos en moldes o matrices de Inyectoras Plásticas, En prensas de moldeado y troqueles, para máquinas de calzado, selladora y embolsadoras.
Así mismo, para calentar Contenedores y Platos , tina de lavado, Incubadoras, prensas de vulcanizado, Hornos industriales, etc.
Es requisito importante, que estos elementos estén en contacto directo -bien apretadas- a la pieza que se desea calentar. Para esto se debe incorporar métodos de sujeción o soporte (ver detalles en FABRICACION).
|
|
Estos Calefactores están fabricados en funda de Acero Inoxidable C430BA ó C304 y especiales en C316 ó Acero Zincado. En su interior se encuentra bobinado el elemento de resistencia de Níquel-Cromo 80/20 en capas de Mica de alta temperatura. Para la conexión eléctrica se dispone de diversos tipos de Terminaciones, adecuados a cada necesidad (ver Terminaciones)

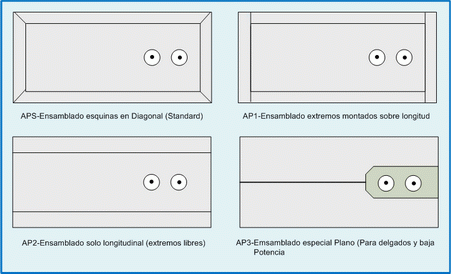

Forma de Ensamble de la Funda (Especialmente para los rectos o Tiras):
Formas y Medidas:
Variedad de Formas y medidas. Las más Utilizadas son: Rectas como tiras, planas forma L, U, C, redondas y cónicas. También formando cuadro o rectángulo cerrado. Diseñamos la conformación más adecuada según requerimiento.
Longitudes desde 25mm a 1000mm. Y para los Redondos,desde diámetros Ø50mm a 600mm .
Las de cerámica, son largas y vienen en funda de Acero SCH o LAC (tipo bayoneta) y son más pesadas, para alta temperatura hasta 500ºC.
|
Potencias:
Diversas potencias, se recomienda un máximo de 4,5 Watts/cm2 .Para voltajes desde 12 V a 440V.
Pueden tener diversos pasos de calentamiento, por tramos o secciones con varios elementos en un mismo calefactor. Conexión Monofásica o Trifásica según Potencia y Voltaje.
Para Realizar su Pedido debe indicar lo siguiente:
Modelo a elegir (standard o especial). Indicar sus medidas: Longitud y ancho o Diámetro exterior e interior –si es redondo- , agujeros si posee . Si es modelo particular enviar su Plano/muestra del Calefactor.
- Indicar el material de la Funda, el estándar es Acero Inox . C430BA.
- Voltaje máximo de Uso
- Potencia total (Al Voltaje máximo), Indicando si la conexión es Trifásica.
- Tipo de Acabado y Terminales de Conexión. Si incluye Los cables de Conexión.
- Algún aditamento adicional o adecuación.
- Nosotros podemos Ayudarle con la elección o diseño Si es un elemento a proyectar.
|
|
|
Las terminaciones para conexión y accesorios adicionales , que podemos ofrecer para estas resistencias a continuación se detallan:
Formas de Salida de los Terminales de Conexión:
|
TERMINACIÓN |
DETALLE |
TERMINACIÓN |
DETALLE |
|
TP1-Ambos extremos
Salida con cables HTMG (450ºC) o HTTG (300ºC), protegidos con spaguetti FVS o Malla. |
|
TP2-Salida Lateral
Salida del costado de la funda. Cables HTMG ó HTTG. Protegidos con spaguetti FVS o Malla. |
|
TP3-Superior Standard
Ubicación es a 25/50mm del filo. Cable HTMG (450ºC) ó HTTG (300ºC) protegidos con spaguetti FVS o Malla. |
|
TP4-Manguera metálica
Flexible, hacia arriba Ubicación es a 25/50mm del filo. Cable HTMG o HTTG. Mayor protección posible |
|
TP5-Codo y Manguera
Codo de Cobre y manguera flexible. Ubicación es a 25/50mm del filo. Cable HTMG o HTTG
|
|

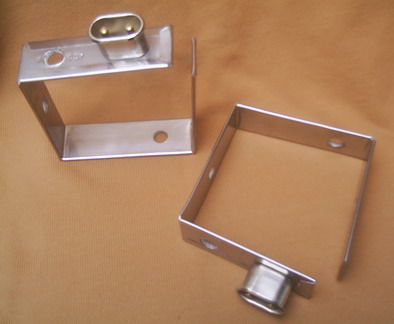

TPP1- Enchufe macho con Receptáculo
Puede ir en cualquier ubicación. Normalmente esta en un extremo. Pegada o caja adicional.
|
|
TP6-Tornillos
Esta posición se usa cuando el ancho es estrecho. Para Potencias mayores a 300Watts. |
|
TP7- Tornillos ambos extremos (standard)
La posición más común. Cuando el ancho es estrecho
|
|
TP8-Tornillos
Esta posición se usa cuando el ancho es amplio. Para Potencias mayores a 300Watts. |
|
BXT1-Tornillos + Caja de Protección.
Aplica tanto para TP6 y TP8. Usado Cuando la Potencia es mayor a 1Kw.
|
|
RT1- Salida Central
Para calefactores redondos sin hueco central. Cable HTMG ó HTTG.
|
|
RT2-Salida Lateral
Por el filo o cerca a él.
Para Redondos con Hueco central. Cable HTMG ó HTTG.
|
|
BXT2- Tornillos + Caja de Protección
Salida cables hacia arriba o hacia afuera. Para Redondos mayores a 800 Watts, o si se requiere mayor protección |
|
RT4-Tornillos
Para todos los redondos con o sin Hueco central. Potencias mayores a 400 Watts. |
|
|

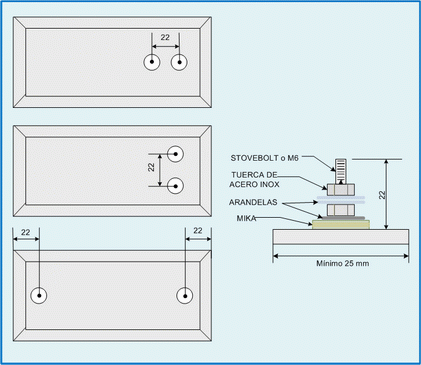

Medidas mínimas de los tornillos de salida:
|
Les presentamos algunos Modelos comúnmente fabricados y su Aplicación con los que Ud puede solicitar .Si tiene Dudas no dude en consultarnos. |
|
|
RPS- Plana Standard Ligera
Modelo más comercial. Conocido por “Strip” o Tira. Se le aplica todos los tipos de terminaciones. Alargados o rectangulares. Con Agujeros varios.
Medidas : Largo 25 a 1000 mm
Ancho Igual
Potencia: desde 50W a 3Kw.
Para Moldes y Matrices, Sellado ,etc |
RPF-Plana Irregulares o Especiales
Se le aplica todos los tipos de terminaciones.
Diversas Formas creadas
Medidas : Según necesidad
Potencia : desde 50W a 3Kw.
Para Moldes y Matrices, Sellado ,Uso Médico, etc |
|
|
|
RPB- Con caja de Conexión
Estos se aplican a los modelos RPS y RPF para mayor seguridad. A partir de Potencias de 700W Monofásicos o Trifásicos.
Consulte las dimensiones.
Salida de Cables en cualquier dirección. |
RPP-Plana Pesada
Estas resistencias llevan interna Lamina de 1/8” o 3/16” para mantener su rigidez.
Especiales para Voltajes de 220/240/30 y 440 V.
Estas también pueden llevar Terminación BXT1. |
|
|
|
PCP-Plana Cerámica Blindada
Plana cerámica con resistencia embutida en Funda de AC SCH pesada.
Ideal para Procesos Térmicos. Usos en Estufas Hornos o Calentadores de Paso-Uso Industrial, larga duración.
Medidas Anchos : 30/40/60/100 mm
Longitud : hasta 1mt
Potencia: 600 a 3,000Watts /220V -380-440v. |
PCY-Bayoneta Ceramica
Para Calentadores ,Estufas ,Hornos.
Medidas:600x20 mm
700x 25mm
700 x 38mm
Potencia : 350W a 1200W -220V Salida: Bornera Ceramica |
|
|
|
RPQ-Plana de Marco o Costado
Esta resistencia forma marcos regulares de 3,4,5,6 u8 Lados.Calentamiento lateral por conducción.
Usos:Moldes,Matriz, aplicaciones especiales.
Terminación son del tipo:TP6 o TPP1.
Diversas Medidas a requerimiento.
Potencia: desde 300W a 2000W en cualquier Voltaje,hasta 380V. |
PRM-Planas Redondos
Forma redonda,con o sin Agujero central. Tambien tipo C o de Arco. Medidas : Desde Ø65 hasta600mm.
El Ø interior Minimo 35mm.
Diversas Potencias y Voltaje.
Pueden llevar agujeros para sujeción.
Terminaciones : Todas (elegir)
Usos para Hornillas, Moldeadoras, Prensas,etc
|
|
|
|
