Existe una amplia variedad de usos que se pueden dar a estos equipos:
|
| |
Fabricados normalmente en mueble de plancha de acero ligero con pintura al horno. Perfiles y soportes de estructura con aluminio. Poseen asa de transporte (para los portátiles) y ruedas como también soportes para izado para los más pesados.
Panel frontal rotulado y diseñado de acuerdo a las características propias de cada equipo. Como también a especificaciones del cliente
Modelos pequeños para uso de laboratorio y campo; y grandes para estaciones fijas o de poco movimiento
Mayormente poseen ventiladores para mantener estable las cargas. La ubicación de los mismos puede ser lateral o frontal, según las dimensiones del equipo, teniendo rejillas de salida de aire para tal caso.
El banco de resistores de alta potencia se encuentra aislada del panel de control, tanto térmica como eléctricamente.
Dispone de todas las seguridades del caso, según las normas técnicas para el voltaje de uso.
Las borneras de conexión (monofásica o trifásica) son diseñados especialmente para soportar la potencia de entrada. Podemos hacerlos de acuerdo al requerimiento del cliente.
También podemos fabricar modelos sin mueble, solo el banco de resistores, con sus respectivas cajas de conexiones con marco de protección para seguridad.
| |
Se fabrican tanto monofásicos como trifásicos, para potencias desde 1Kw (Laboratorio) hasta 250Kw. La medición también puede indicarse en Amperes (Especialemente para DC) desde 50 hasta 1000 Amperes.
Los voltajes son para AC (Corriente Alterna): 120V / 220V / 380V o 440V y para DC (Corriente Directa): desde 12V a 120V.
La selección de Carga o Potencia, puede realizarse por interruptores termomagneticos, interruptores rotativos y por contactores. Según diseño y/o solicitud del cliente.
Estos equipos pueden llevar medidores analógicos o digitales con parámetros eléctricos para Voltaje, Amperaje, Potencia Activa, Factor de Potencia y Kilowatios-hora. Los medidores pueden ser de un solo parámetro o multifunción programable.
|
| |
| |

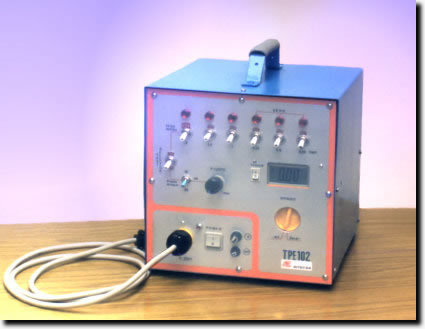

TPE 102 Series (3 modelos) |
Banco Fuente de Carga Monofásico, para uso en prueba de campo y laboratorio. |
220V AC. Cargas de 0.10A a 5A en pasos de 0.10A |
Interruptores prefijados de carga y variable, medición digital en dos rangos para amperaje. |
Incluye cable de prueba y manual. |
|
.jpg) |
| |
|
|
| |
|
TPE 105 Series (3 modelos) |
Banco Fuente de Carga Monofásico, para uso en contrastación de medidores de energía eléctrica, prueba de campo y laboratorio. |
220V AC. Cargas de 0.08A a 4A en pasos de 0.01A y para prueba de miliamperes: De 4.5 a 40mA en pasos de 0.1mA. |
Interruptores prefijados de carga y regulables. Medición digital en dos rangos para amperaje y mA. |
Trabaja en conjunto con el EC-75MD / EC-75MDV. |
|
 |
| |
|
|
| |
|
EC-75MD / EC-75MDV / EC-100MD (4 modelos) |
Banco Fuente de Carga Monofásico, para uso en contrastación de medidores de energía eléctrica (KwH), prueba de campo. |
220V AC. Cargas alta de 5A a 75A y Aux 2.5A en pasos de 2.5A |
Interruptores prefijados de carga, medición digital del Amperaje. Pueden incluir otros medidores, para V, Hz. |
Posee ventiladores axiales para trabajo continuo. |
Trabaja en conjunto con el TPE 103 Series o el TPE n105 Series. |
Incluye cable de prueba para 90A y manual de operación. |
| Estos modelos también se utilizan para todo tipo de pruebas de componentes eléctricos, pudiendo fabricarlos hasta 120 A/ 220 V monofásicos. |
|
 |
| |
|
|
| |
|

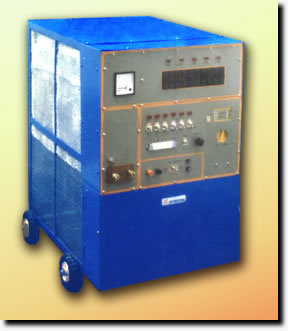

EC3-100KS / EC3-100KSV / EC3-100KEE |
Banco de Carga Trifásico, para uso en puesta a punto generador o grupo electrógeno hasta 100Kw - 220V AC |
Selección de potencia en pasos de 5Kw o 20Kw (Según modelo) |
Interruptores prefijados de carga, medición analógica o digital del Amperaje y Voltaje. Pueden incluir otros mediciones, para FP, Hz, Potencia Activa por cada fase. |
Se puede permitir también la conexión monofásica. Se requiere entrada auxiliar monofásica 220V AC, para los sistemas de control de medición. |
Posee ventiladores para trabajo continuo. |
Incluye cables de prueba especiales, ruedas para transporte y manual de operación. |
|
.jpg) |
| |
|
|
| |
|
EC-80MDV / EC-100MDV/ EC 120MEE
Nuevo modelo2010, carga resistiva real, para pruebas eléctricas de componentes eléctricos y electrónicos hasta 120 A -220V.
Eficiente, compacto para uso tanto en campo, taller o laboratorio. Posen múltiples opciones par a medición y funciónes, según requerimiento del Cliente. Enfriamiento por ventiladores para trabajo continuo hasta 1hora. Pasos de carga fijos. Control por mini-contactores.
Aplicación:
- Pruebas eléctricas de durabilidad y amperaje de productos eléctricos desde 0.25 a 80 A (100/120 A según modelo).
- Para Contrastación de Medidores de KWh. En estos casos posee 3 pruebas : Alta ,Baja y Vacio (mili-amperes) hasta 80 A -220V nominal pasos de 0.25 A – miliamperes variable posee en este caso 3 medidores independientes.
- Otros tipos de Pruebas, medición en Amperes o en Kw. Con medidor multifunción.
Modelos similares podemos también fabricarlos en Trifásico hasta 100 A ò 20KW .Por favor Consultenos.
|
|
|
| |
|
|
| |
|

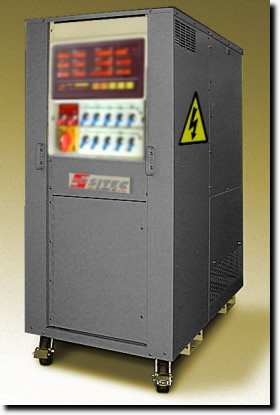

SERIE MEGABANKS PARA CARGAS AC DESDE 100 A 250 Kw TRIFÁSICOS
Estos Equipos son Pruebas de Puesta a Punto de Generadores, autonomía y capacidad, etc, y otras pruebas o cargas o potencias altas de trabajo.
Podemos fabricar los Equipos solo la carga sin Controles, o con estos incluidos.
Estos Equipos son refrigerados por aire forzado de Ventiladores grandes. El Flujo puede ser vertical (como en la Foto) o horizontal. Estos Bancos son Implementados por una serie de Paneles de Resistencias puestas en Tándem. Hasta lograr la potencia deseada.
El Voltaje máximo nominal es de 480V, pudiendo ser menor. Conexión Trifásico por Platinas.
El mando y control de las cargas es por interruptores y contactores. Poseen medidores A,V o Kw digital (Pueden ser analógicos también). De norma viene con medidor multifunción de 12 parámetros para cada línea trifásica: Voltaje, Amperaje, Kw activo, Frecuencia, Factor Potencia ,etc.
|
|
 |
| |
|
| |
|
|
| |
|
|
|
